Folien

Normenpyramide

Normenpyramide

Grafik “Normenpyramide” zum Download als PDF.

Beweislast im Streitfall

Beweislast

Grafik “Beweislast” zum Download als PDF.

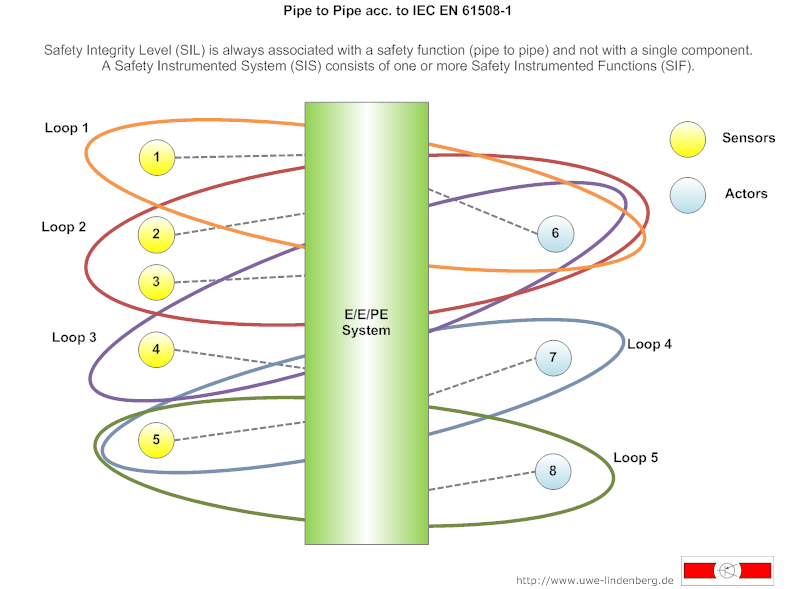

Pipe to Pipe Safety Function

Sicherheitskette Pipe to Pipe

Grafik “Sicherheitskette Pipe to Pipe” zum Download als PDF.

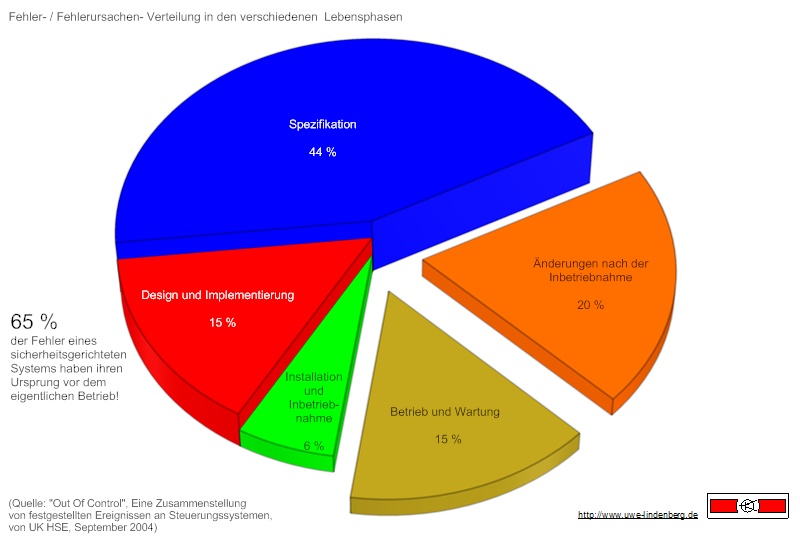

Tortengrafik Fehlerverteilung

Tortengrafik Fehler- / Fehlerursachen- Verteilung zum Download als PDF.

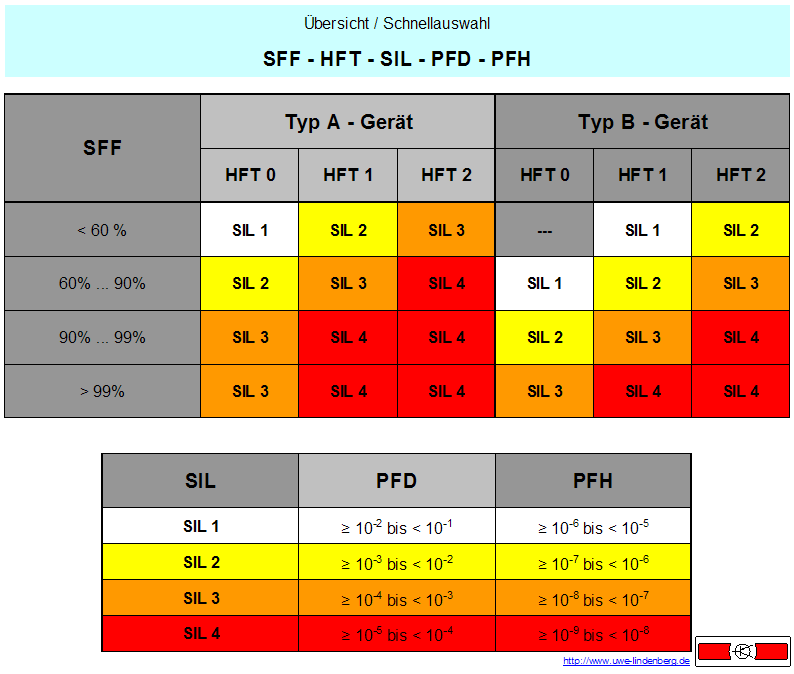

Schnellauswahl

Schnellauswahl

Schnellauswahl zum Download als PDF.

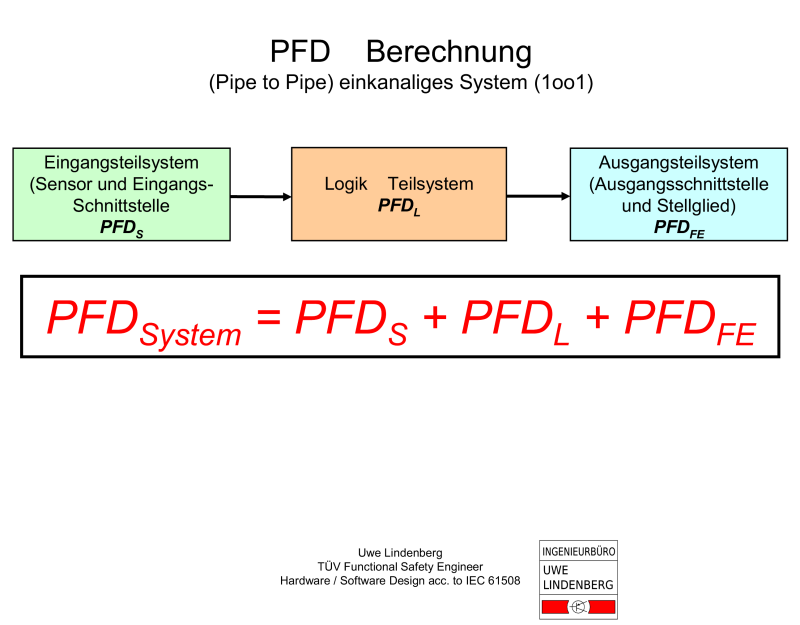

PFD-Berechnung

PFD-Berechnung

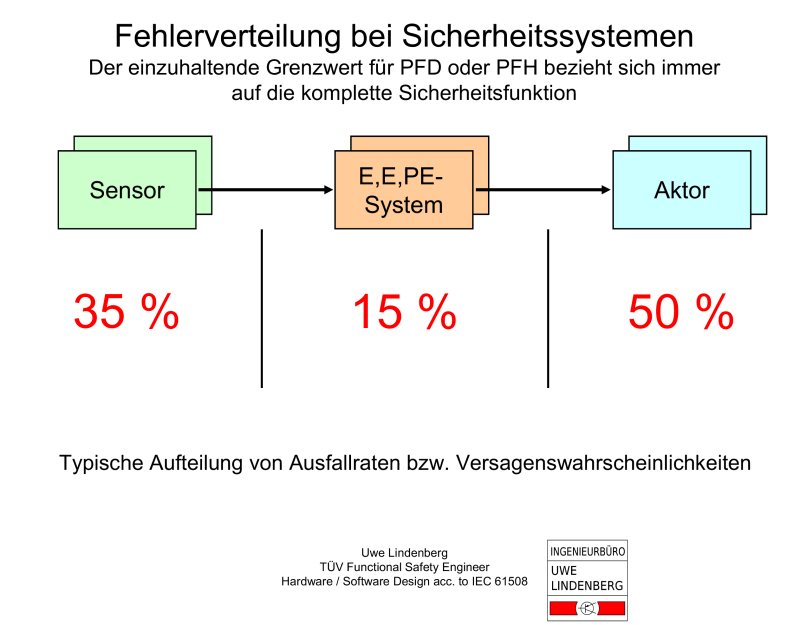

Fehlerverteilung

Fehlerverteilung

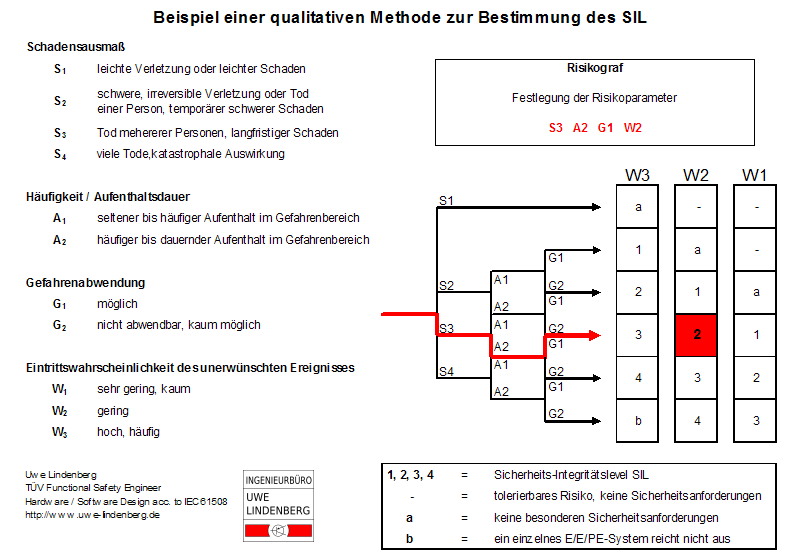

Risikograf

Risikograf

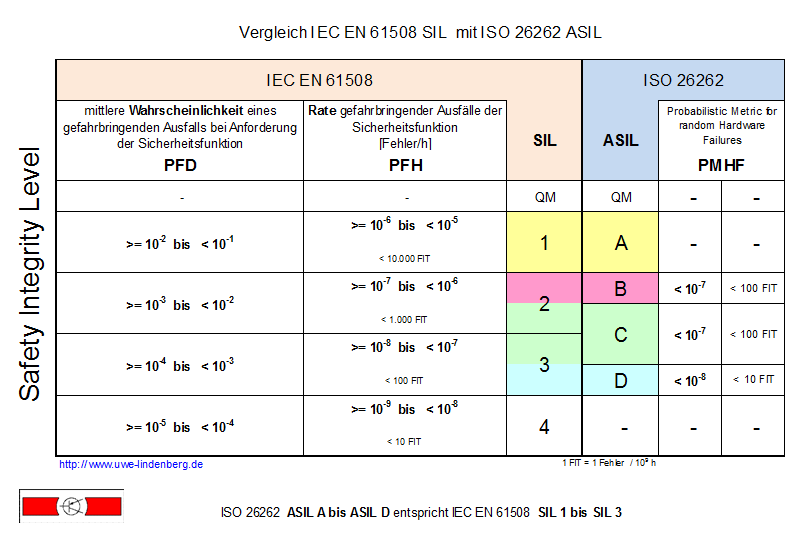

SIL - ASIL Vergleichstabelle

SIL - ASIL Vergleich

Vergleichstabelle zum Download als PDF.

FMEA Fragestellung

FMEA Fragestellung

Grafik “FMEA Fragestellung” zum Download als PDF.

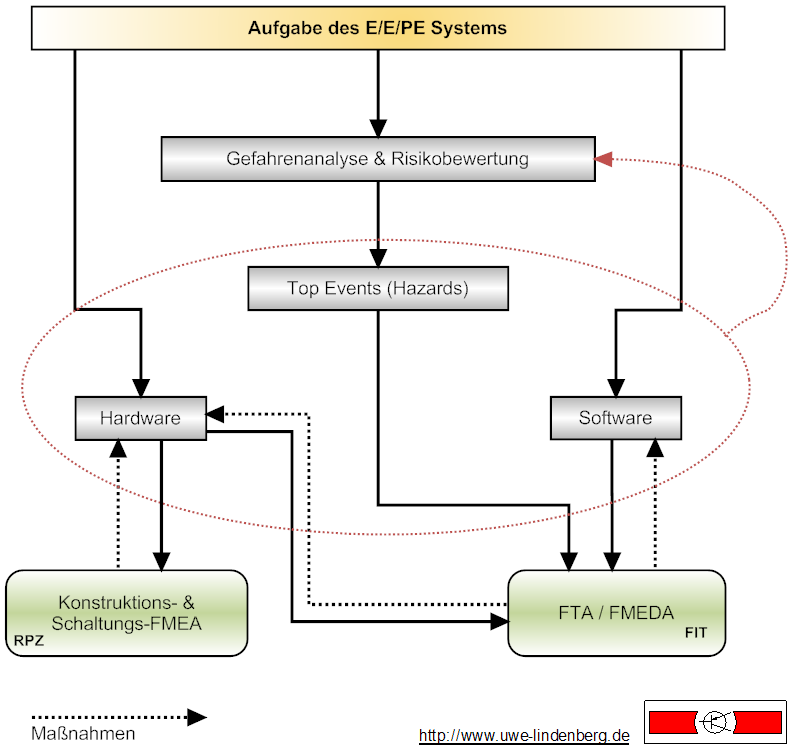

Entwicklungsablauf

Entwicklungsablauf

Grafik “Entwicklungsablauf” zum Download als PDF.
